DWT-Ⅱ serija / centrifugalna krovna ventilacija

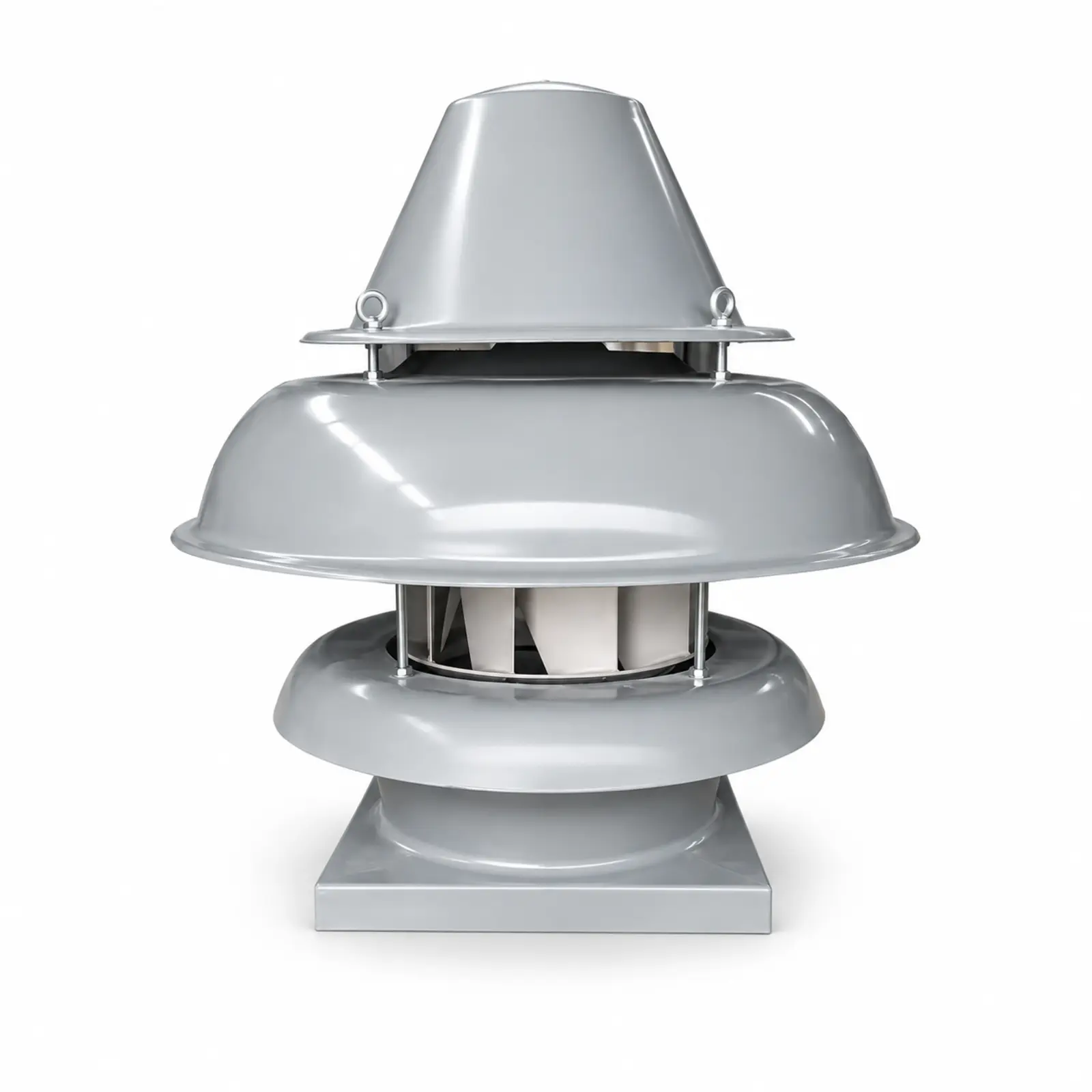

DWT-Ⅱ Centrifugalni krovni ispušni ventilator
Centrifugalni krovni ventilator za krovne ventilacijske sustave koji zahtijevaju viši tlak od aksijalnih krovnih ventilatora. Prikladno za tvornice, radionice, zgrade opreme i kanalske krovne ispušne sustave s umjerenim protokom zraka i većim otporom sustava.
Br. 3–10 878–31,436 m³/h 122–1,072 Pa
STRUJANJE ZRAKA
878–31,436 m³/h
UKUPNI TLAK
122–1,072 Pa
SNAGA MOTORA
0,55–7,5 kW
BUKA
Manje od ili jednako 72 dB(A)
DWT-Ⅱ serija
Tehnički indeks
01Pregled 02Izgradnja 03Performanse 04Dimenzije 05Uvjeti 06Prijave 07Izbor 08Mogućnosti 09Resursi 10FAQ
Brze činjenice
Centrifugalni krovni ventilator
Br. 3–10
300–1000 mm
Viši tlak
Krovni ispuh
Br. 3–10
300–1000 mm
Viši tlak
Krovni ispuh
01 / Pregled inženjerstva
-Krovni ispuh visokog tlaka s centrifugalnim impelerom
DWT-Ⅱ koristi centrifugalni rotor i dizajniran je za krovne ventilacijske sustave koji zahtijevaju veći tlak od konvencionalnog aksijalnog krovnog ventilatora. Serija uključuje devet veličina ventilatora na temelju nominalnog promjera impelera od približno 300 mm do 1000 mm.
Njegov radni raspon čini ga prikladnim za krovne ispušne sustave s dodatnim otporom od kanala, žaluzina, zaklopki i drugih ventilacijskih komponenti.
DWT-Ⅱ=Centrifugalno / viši tlak
Za veći protok zraka s nižim tlakom i izravnijom krovnom ventilacijom, usporedite DWT-Ⅰ aksijalni krovni ventilator.
02 / Izgradnja
Sklop centrifugalnog krovnog ventilatora
01
impeler
Centrifugalni rotor za krovnu ventilaciju pod-višim tlakom.
02
Motor
Motor odabran prema veličini ventilatora, radnoj točki i električnim zahtjevima.
03
Weather Hood
Poklopac od staklenih vlakana štiti krovni ventilator od izravnog vanjskog izlaganja.
04
Kućište ventilatora
Kućište ventilatora, ulazni kolektor i potporna-struktura motora čine glavni krovni sklop.
03 / Podaci o izvedbi
DWT-Ⅱ Referentna izvedba
Svaka veličina ventilatora pruža više radnih točaka protoka zraka i tlaka. Odaberite model prema potrebnoj radnoj točki, a ne samo prema promjeru ventilatora.
VELIČINA
RPM
PROTOK ZRAKA m³/h
TLAK Pa
MOTOR
SNAGA kW
BUKA
TEŽINA kg
br.3
1450
878
220
Y801-4
0.55
Manje ili jednako 57
88
925
210
1,059
188
1,130
167
1,253
122
Br.3.5
1450
1,395
299
Y802-4
0.75
Manje ili jednako 59
95
1,470
285
1,682
256
1,794
227
1,990
166
br.4
1450
1,887
412
Y90S-4
1.1
Manje od ili jednako 62
115
2,083
391
2,194
372
2,510
334
2,677
298
Br.4.5
1450
2,966
495
Y90L-4
1.5
Manje od ili jednako 63
154
3,124
471
3,574
423
3,812
376
4,514
231
br.5
1450
4,068
615
Y100L1-4
2.2
Manje od ili jednako 64
195
4,285
582
4,903
522
5,438
485
6,113
378
br.6
960
5,024
385
Y100L-6
1.5
Manje ili jednako 65
234
5,512
367
6,120
330
6,782
293
7,338
223
br.7
960
8,015
548
Y132S-6
3.0
Manje od ili jednako 68
292
8,804
499
9,827
448
10,836
398
11,925
371
br.8
960
12,563
721
Y132M2-6
5.5
Manje od ili jednako 70
374
13,565
686
14,517
654
15,824
587
16,708
521
br.10
720
22,150
1,072
Y160L-8
7.5
Manje ili jednako 72
396
23,298
1,020
26,573
916
28,395
813
31,436
702
Objavljene kataloške vrijednosti su referentne radne točke. Konačni odabir treba potvrditi prema stvarnom protoku zraka, otporu sustava, klimatizaciji, krovnoj instalaciji i električnim zahtjevima.
04 / Dimenzije ugradnje
Nacrt krovnog ventilatora i ugradbene dimenzije
Usporedite okvirni crtež i tablicu dimenzija zajedno kada potvrđujete krovni otvor, potporni rubnik i raspoloživi prostor za ugradnju.
Referenca crteža:D1=referentni promjer ulaza/baze; D2=ukupni promjer ventilatora; H=ukupna visina; H1=montažna-visina baze; Referentna dimenzija otvora krovnog temelja =.
VELIČINA
D1
D2
H
H1
A
br.3
Ø310
Ø690
700
80
430
Br.3.5
Ø360
Ø800
720
80
480
br.4
Ø410
Ø920
930
80
520
Br.4.5
Ø460
Ø920
940
80
570
br.5
Ø510
Ø1000
980
80
640
br.6
Ø610
Ø1200
1070
80
820
br.7
Ø710
Ø1460
1290
80
910
br.8
Ø810
Ø1610
1370
80
1050
br.10
Ø1010
Ø1840
1560
80
1300
Dimenzije u mm. Potvrdite odabrani ventilator i završni nacrt instalacije prije izrade krovnog rubnika ili rezanja krovnog otvora.
05 / Radni uvjeti
Potvrdite klima uređaj prije odabira
Temperatura
Radni raspon reference kataloga: -20 stupnjeva do +40 stupnjeva.
Relativna vlažnost
Manje od 90% prema referentnim uvjetima kataloga.
Standardna verzija
Za ne{0}}korozivne, ne-zapaljive i ne-eksplozivne plinove s sadržajem prašine koji ne prelazi 100 mg/m³.
Verzija -otporna na eksploziju
Konfiguracija -zaštite od eksplozije može se pregledati za prikladna ne{1}}korozivna okruženja koja sadrže zapaljive ili eksplozivne plinove.
Verzija-otporna na koroziju
Konfiguracija materijala može se pregledati za okruženja s korozivnim plinom.
Referentna električna opskrba
Tro{0}}kataloška konfiguracija od 380 V / 50 Hz. Napon-projekta izvoza i učestalost mogu se zasebno pregledati.
06 / Aplikacija Fit
Gdje DWT-Ⅱ pristaje bolje od aksijalnog krovnog ventilatora
Tvorničke radionice
Krovni ispuh gdje otpor kanala, zaklopke ili žaluzine zahtijeva dodatni pritisak.
Industrijske zgrade
Mehanička krovna ventilacija proizvodnih i gospodarskih zgrada.
Energetski objekti
Primjene ispuha na krovu koje zahtijevaju umjereni protok zraka i mogućnost većeg tlaka.
Ispuh s kanalskim krovom
Sustavi u kojima je otpor previsok za -aksijalni krovni ventilator niskog tlaka.
07 / Prije selekcije
Informacije potrebne za DWT-Ⅱ odabir
01
Strujanje zraka
Potreban volumen ispuha ili dovoda.
02
Pritisak
Potreban ukupni tlak ili poznati otpor krovnog-sustava.
03
Otvaranje krova
Postojeći otvor i dostupne dimenzije rubnjaka.
04
Klima uređaj
Temperatura, vlaga, prašina i korozivne ili opasne komponente.
05
Zahtjevi za buku
Ograničenje zvuka projektiranja ili zahtjevi za-zauzeti prostor u blizini.
06
Električni
Zahtjevi za napon, frekvenciju, fazu i kontrolu.
Tlak nije dostupan?
Pošaljite krovni otvor, trasu kanala, žaluzine, zaklopke i dostupne nacrte zgrade.Pročitajte inženjerski vodič →
08 / Mogućnosti upravljanja i konfiguracije
Uskladite krovni ventilator s radnim zahtjevima
Dvo{0}}brzinski motor
Može se uzeti u obzir kada su potrebne dvije fiksne radne brzine.
Promjenjiva frekvencija
Rad s promjenjivom-frekvencijom može se konfigurirati za odgovarajuće motore. Kataloške smjernice preporučuju raspon podešavanja frekvencije od 25–50 Hz.
Regulacija protoka zraka
Mogu se uzeti u obzir ručni ili električni regulacijski uređaji prema zahtjevima projekta.
Krovne rešetke
Rasporedi krovnih ispušnih žaluzina mogu se pregledati prema zahtjevima za ugradnju.
09 / Tehničke reference
Povezani inženjerski vodiči
STRUJANJE ZRAKA I TLAK
Objašnjenje protoka zraka i tlaka industrijskog ventilatora →STATIČKI TLAK
Što poslati kada je statički tlak nepoznat →ODABIR NAVIJAČA
Centar za odabir industrijskih ventilatora →Put proizvoda
DWT-Ⅰ ili DWT-Ⅱ?
DWT-Ⅰ Niska{1}}aksijalni krovni ispušni ventilator
Veći protok zraka i niži tlak za izravniju krovnu ventilaciju.
DWT-Ⅱ
Centrifugalni krovni ventilator za viši{0}}tlak i veći{1}}otpor krovnih ispušnih sustava.
Centrifugalni ventilatori
Pregledajte ostale konfiguracije centrifugalnih industrijskih ventilatora.
10 / FAQ
DWT-Ⅱ Pitanja o centrifugalnim krovnim ventilatorima
Za što se koristi krovni ventilator DWT-Ⅱ?
DWT-Ⅱ dizajniran je za krovne ventilacijske sustave koji zahtijevaju umjeren protok zraka i veći tlak od nisko{1}}aksijalnog krovnog ventilatora.
Koja je razlika između DWT-Ⅰ i DWT-Ⅱ?
DWT-Ⅰ koristi aksijalni-protok za veliki protok zraka i relativno nizak tlak. DWT-Ⅱ koristi centrifugalni rotor za više{4}}tlačnu krovnu ventilaciju.
Koji je DWT-Ⅱ raspon protoka zraka?
Detaljna kataloška tablica performansi pokriva približno 878 do 31,436 m³/h.
Koliki pritisak može pružiti DWT-Ⅱ?
Objavljene radne točke pokrivaju približno 122 do 1072 Pa, ovisno o veličini ventilatora i protoku zraka.
Može li DWT-Ⅱ koristiti promjenjivu-kontrolu frekvencije?
Rad s promjenjivom-frekvencijom može se konfigurirati za odgovarajuće motore. Katalog preporučuje raspon podešavanja frekvencije od 25–50 Hz.
Koje informacije o instalaciji su potrebne?
Navedite krovni otvor, dimenzije ivičnjaka, raspoloživi prostor za ugradnju, protok zraka, tlak i crteže zgrade ili kanala ako su dostupni.
Može li se motor isporučiti za druge napone i frekvencije?
Katalog koristi tro-fazni 380 V / 50 Hz kao standardnu referencu. Zahtjevi za alternativnim naponom i frekvencijom mogu se pregledati za izvozne projekte.
