Serija 6-27 / Mali protok zraka · Visoki tlak

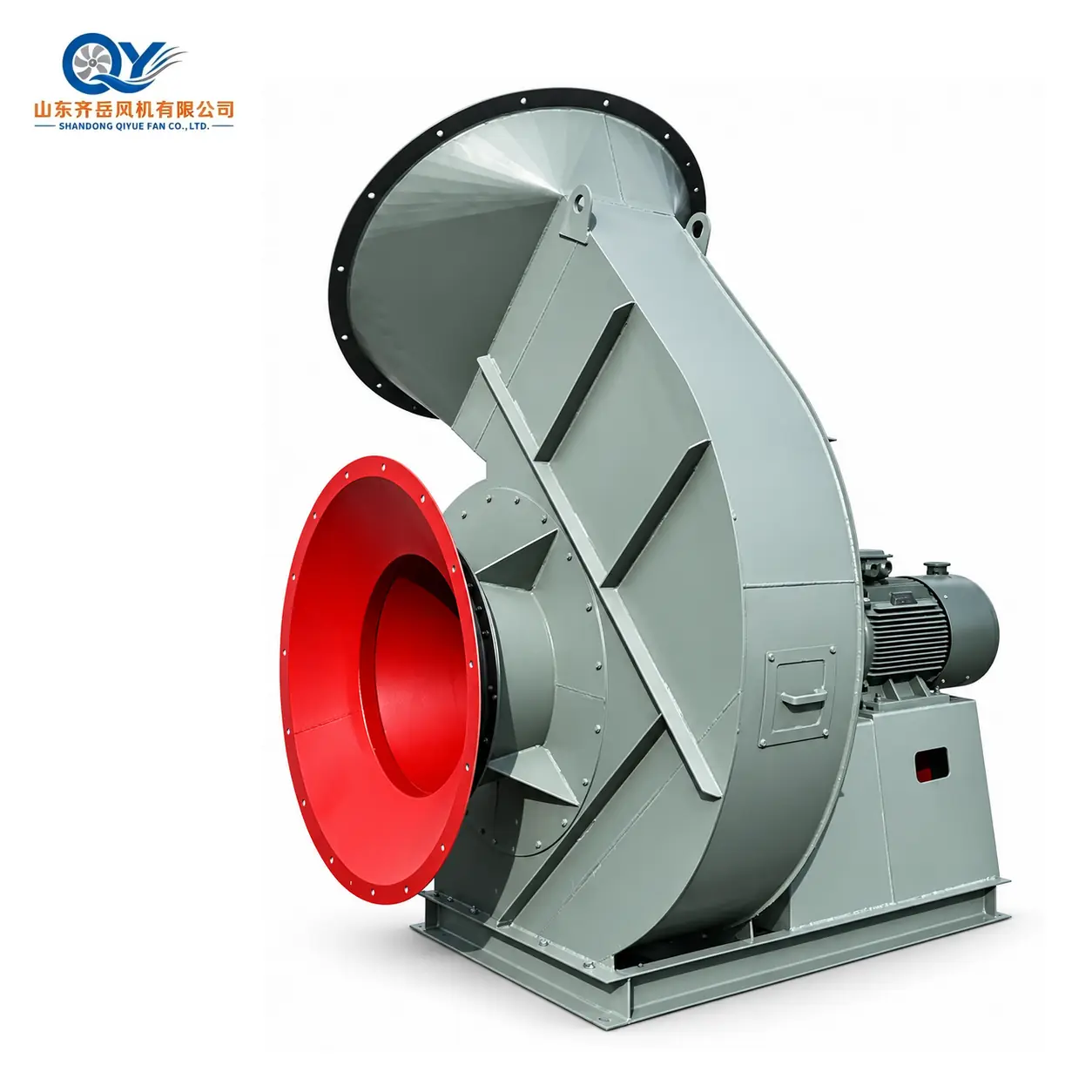

6-27 Visokotlačni centrifugalni ventilator
6-27 je kompaktni visoko{3}}centrifugalni ventilator razvijen za industrijske zadatke koji zahtijevaju relativno mali protok zraka sa znatno višim tlakom. Prikladan je za opskrbu procesnim zrakom, ventilaciju opreme, laboratorijske sustave, obradu stakla i druge-prijave rukovanja zrakom visokog otpora.
72–621 m³/h 6 600–7 492 Pa 2,2 kW
STRUJANJE ZRAKA
72–621 m³/h
UKUPNI TLAK
6 600–7 492 Pa
UBRZATI
2900 okretaja u minuti
POGON
A-Upišite izravno
6-27 serija
Tehnički indeks
01Pregled 02Dužnost 03Izgradnja 04Performanse 05srednje 06Orijentacija 07Izbor 08Povezani obožavatelji 09Resursi 10FAQ
Brze činjenice
Mali protok zraka
Visoki tlak
2900 okretaja u minuti
A-Tip Direct Drive
Industrijski procesni zrak
Visoki tlak
2900 okretaja u minuti
A-Tip Direct Drive
Industrijski procesni zrak
01 / Pregled inženjerstva
Tlak-Prvi ventilator za male protoke zraka
Serija 6-27 zauzima različito radno područje od običnih tvorničkih ventilatora. Njegov protok zraka je relativno mali, dok je raspoloživi tlak znatno veći.
To čini ventilator prikladnim za opremu koja zahtijeva koncentriran-isporuku zraka pod visokim-tlakom umjesto velike{1}}provjetravanja prostorije.
02 / Dužno radno mjesto
Kada 6-27 ima smisla
Mali protok zraka
Primjene gdje je potrebna samo ograničena količina procesnog zraka.
Visoka otpornost
Sustavi s restriktivnom opremom, malim prolazima ili procesnim komponentama koje zahtijevaju visoki raspoloživi tlak.
Procesni zrak
Prisilni zrak za instrumente, laboratorijsku opremu, obradu stakla i odabrane industrijske procese.
Nije opća ventilacija
Za-radioničku ventilaciju velikog volumena,-centrifugalni ili aksijalni ventilator opće namjene obično je prikladniji.
03 / Graditeljstvo
Kompaktni izravni{0}}centrifugalni raspored
01
Jednostruki ulaz
Kompaktni centrifugalni put zraka za stvaranje koncentriranog tlaka.
02
A-Pogon tipa
Impeler izravno pokreće motor za kompaktan ukupni raspored.
03
Rad velike-brzine
Referentna izvedba temelji se na približno 2900 okretaja u minuti.
04
Opcija filtra
Legacy 6-27 konfiguracije mogu uključivati ulazni filtar za primjene čistog prisilnog zraka.
04 / Referentna izvedba
6-27 Referentne točke dužnosti
Referentna brzina: 2900 o/min. Objavljeni naslijeđeni kataloški podaci prikazani su za preliminarni inženjerski pregled.
| TOČKA | PROTOK ZRAKA m³/h | UKUPNI TLAK Pa | UČINKOVITOST % | MOTOR |
|---|---|---|---|---|
| 1 | 72 | 7,492 | 62 | 2,2 kW |
| 2 | 120 | 7,463 | 74 | 2,2 kW |
| 3 | 140 | 7,453 | 77.5 | 2,2 kW |
| 4 | 182 | 7,357 | 82 | 2,2 kW |
| 5 | 240 | 7,277 | 82 | 2,2 kW |
| 6 | 301 | 7,061 | 76 | 2,2 kW |
| 7 | 574 | 6,800 | 50 | 2,2 kW |
| 8 | 621 | 6,600 | 45 | 2,2 kW |
Ove vrijednosti su referentne točke izvedbe kataloga. Konačnu isporučenu izvedbu treba potvrditi u odnosu na odabranu QIYUE konfiguraciju, raspored ulaza i stvarne radne uvjete.
05 / Srednji uvjeti
Dizajniran prvenstveno za čisti industrijski zrak
srednje
Zrak ili drugi ne{0}}opasni plinovi kompatibilni s materijalom ventilatora.
Temperatura
Stanje referentnog kataloga: maksimalno približno 55 stupnjeva.
Opterećenje česticama
Referentna granica za prašinu i tvrde čestice: manje od ili jednako 150 mg/m³.
Specijalni plin
Korozivni, eksplozivni, vrući ili jako zaprašeni-mediji zahtijevaju poseban tehnički pregled.
06 / Rotacija i izlaz
Potvrdite rotaciju i pražnjenje prije proizvodnje
Rotacija
U smjeru kazaljke na satu ili suprotno-u smjeru kazaljke na satu u skladu s potrebnim rasporedom instalacije.
0 stupnjeva
Referentna orijentacija pražnjenja dostupna u naslijeđenim konfiguracijama.
90 stupnjeva
Alternativni raspored izlaza za usmjeravanje kanala.
180 stupnjeva
Alternativna orijentacija pražnjenja ovisno o instalaciji.
07 / Informacije o odabiru
Što poslati za odabir 6-27
01 · Protok zraka- Potreban radni protok zraka u m³/h.
02 · Tlak- Potreban statički ili ukupni tlak u Pa ili kPa.
03 · Srednje- Čisti zrak, sastav plina, sadržaj prašine i vlažnost.
04 · Temperatura- Normalna i maksimalna radna temperatura.
05 · Filter- Potvrdite je li potreban ulazni filter.
06 · Rotacija- U smjeru kazaljke na satu/suprotno-u smjeru kazaljke na satu i orijentacija izlaza.
07 · Električni- Napon, frekvencija, faza i količina.
09 / Tehnički resursi
Odabir literature
10 / FAQ
6-27 pitanja o visokotlačnim ventilatorima
Koja je glavna karakteristika ventilatora 6-27?
Seriju 6-27 karakterizira vrlo mali protok zraka u kombinaciji s relativno visokim tlakom, što je čini različitom od običnih industrijskih ventilacijskih ventilatora.
Koji je referentni raspon protoka zraka?
Objavljena referentna izvedba pokriva otprilike 72 do 621 m³/h.
Koliki pritisak može pružiti ventilator?
Referentne točke performansi pokrivaju približno 6600 do 7492 Pa ukupnog tlaka.
Je li 6-27 prikladan za ventilaciju radionice?
Obično ne. Njegovo radno područje bolje je prilagođeno malom-volumenu visokog{2}}tlačnog procesnog zraka od-opće ventilacije velikog prostora.
Može li ventilator podnijeti plin-visoke temperature?
Standardna referentna konfiguracija namijenjena je plinu relativno-temperature. Radovi na višim-temperaturama zahtijevaju drugačiju konfiguraciju ventilatora i tehnički pregled.
Koje informacije su potrebne prije ponude?
Osigurajte protok zraka, tlak, medij, temperaturu, ulazno stanje, rotaciju, izlazni smjer, napon, frekvenciju i količinu.
6-27 Odabir visokotlačnog ventilatora
Pošaljite potreban mali{0}}protok-radnog tlaka.
Protok zraka · Tlak · Srednje · Temperatura · Ulazni filtar · Rotacija · Izlazni kut · Napon · Frekvencija · Količina
